安全操作須知

一．進場施工前，檢查確認產品、附件、安裝材料及安裝工具齊全；

二．嚴禁非電工人員從事電工作業，電工作業必須在取得《電工證》后才能單獨操作三．進入施工現場必須戴好安全帽，系好帽帶，并正確使用個人勞動防護用品；

四．現場用電，一定要有專人管理，同時設專用配電箱，嚴禁亂接亂拉；

五．杜絕違章作業，防止人身、線路，設備事故的發生；

六．電動機械設備，必須有漏電保護裝置和可靠保護接地，方可啟動使用；

七．嚴禁施工人員帶電操作，接線一定要切斷電源，確認無誤后進行，不要用濕手觸摸開關、插座八．嚴禁雨天進行室外作業；

現場使用電線線徑嚴格滿足安裝指導要求規格，否則出現安全事故由客戶自行承擔。

未按照本安裝指導進行安裝所產生的問題，本公司不承擔質保義務及其他法律責任。

現場勘察

一、確認安裝位置

1.打開手機，使用信號管家App檢測擬安裝位置網絡信號值：手機APP頁面顯示≥-81 dBm該位置信號強度達標，可以直接安裝充電設備；手機APP頁面顯示<-81dBm該位置信號強度不達標,如有其他更好的位置建議更換

2.信號檢測完成后，統計小區電單車數量，根據實際情況進行設備、插座數配比

3.地下安裝:地下室安裝選址時充電樁主機盡量靠近運營商的信號放大器，且中間不能有障礙物；如果地下室無運營商放大器，充電樁主機盡量靠近地庫出入口，方便加裝信號放大器

4.地面安裝:注意考慮室外高地設備防雷、低洼處雨水淹沒等特殊情況

二、注意事項

觀察周邊環境：

1．充電區域的長度測量

2．距離停車位的位置測量,確保其他車輛能正常出入

3．明確配電箱位置

4．明確是否有潮濕滲水

確認設備安裝方式、走線方式：

1．根據現場實際情況，選擇設備安裝方式:掛墻式、支架式；建議符合條件使用掛墻式安裝，可節省施工成本

①室內安裝:盡量選擇信號較好區域、方便用戶充電車位

②室外安裝:注意高地防雷、雨天水淹等情況

2．確認電源線的走線距離，現場大致走線方式，埋地、橋架、沿墻敷設等；建議盡量沿墻敷設，可節省施工成本

安裝充電樁、提前規劃插座距離：

1．在安裝充電樁前需確認充電樁的規格，確認充電樁的數量（一般剛需居民小區建議插座-車配比1:4或1:5)

2．確認現場物業接電要求，預算功率選定匹配功率主線規格，選定漏電保護和空氣開關

3．每個插座需間隔至少110cm-130cm距離保證充電車輛的進出順利

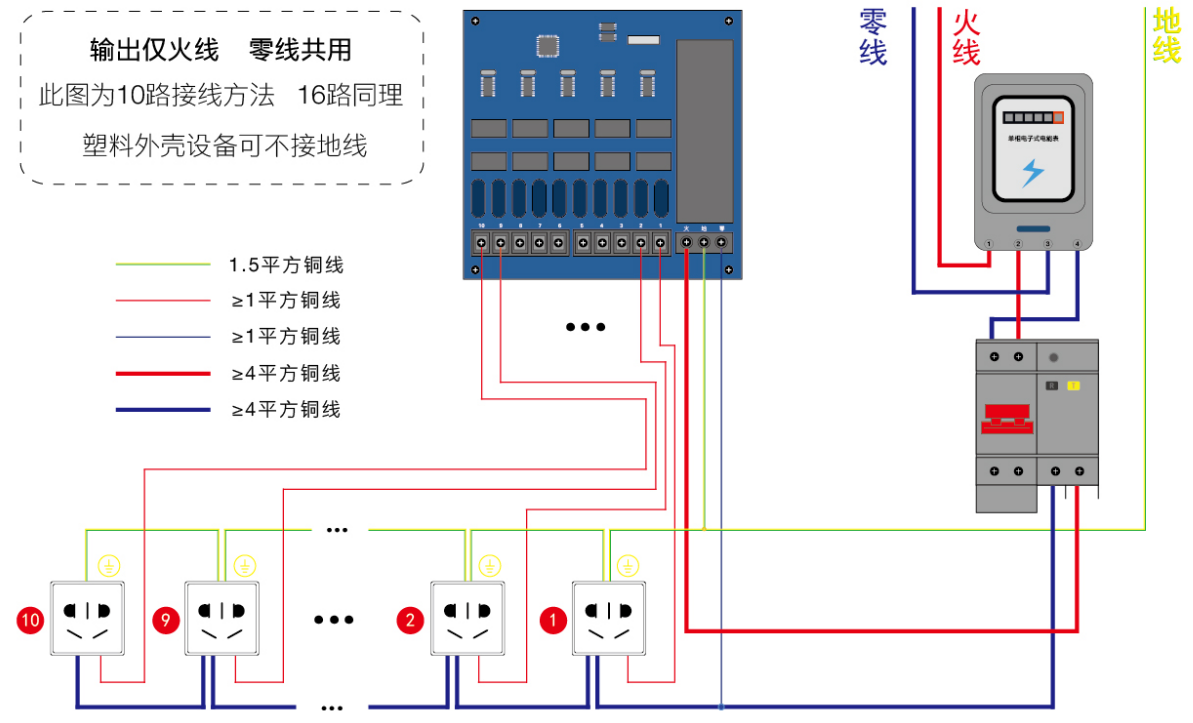

安裝接線圖

墻體安裝

安裝工具及輔材

安裝規格舉例

安裝步驟

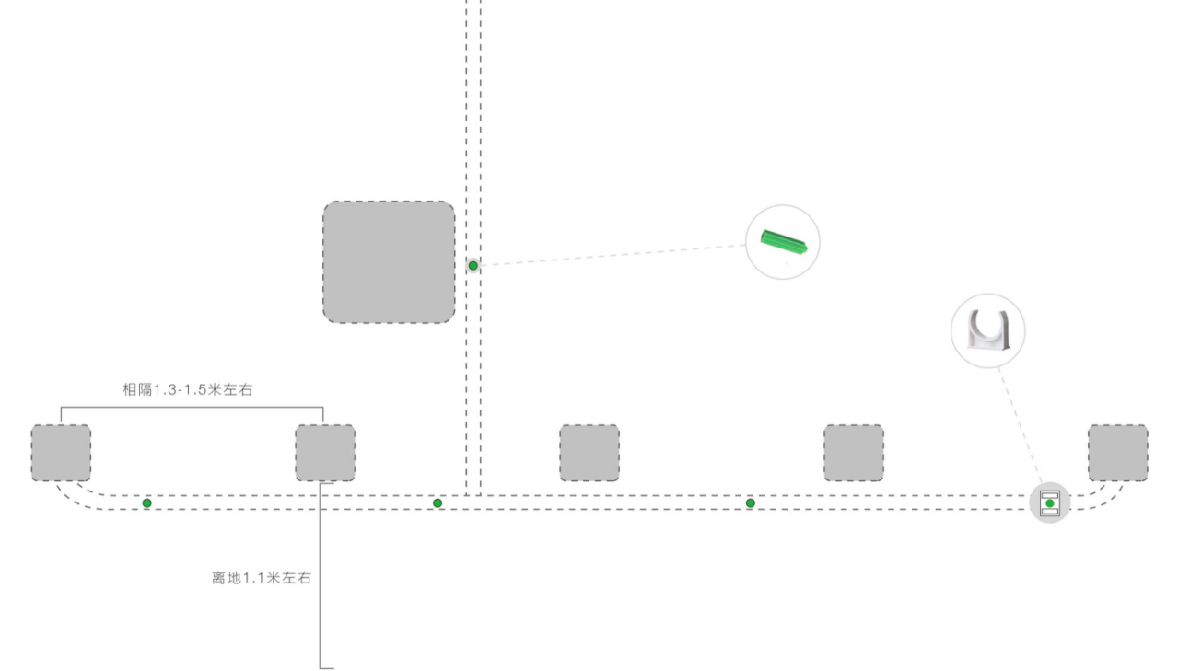

1.卷尺測量主機從機大致定位并作標記，再根據該定位標記，測量出管卡孔位，打孔； 打孔完成，錘入膨脹管膠塞，手電鉆固定管卡

2.置入線管（剪管器剪斷，折彎，管卡固定）拼接pvc線管帶蓋三通（每個端口下方）；完成所有線管和三通鋪設后，根據三通位置，用水平儀控平衡確定孔位并標記， 在該標記下打孔錘入膠塞；拼接空氣開關、電表，在墻上用電表箱定位標記，打孔錘入膠塞，螺絲固定電表箱

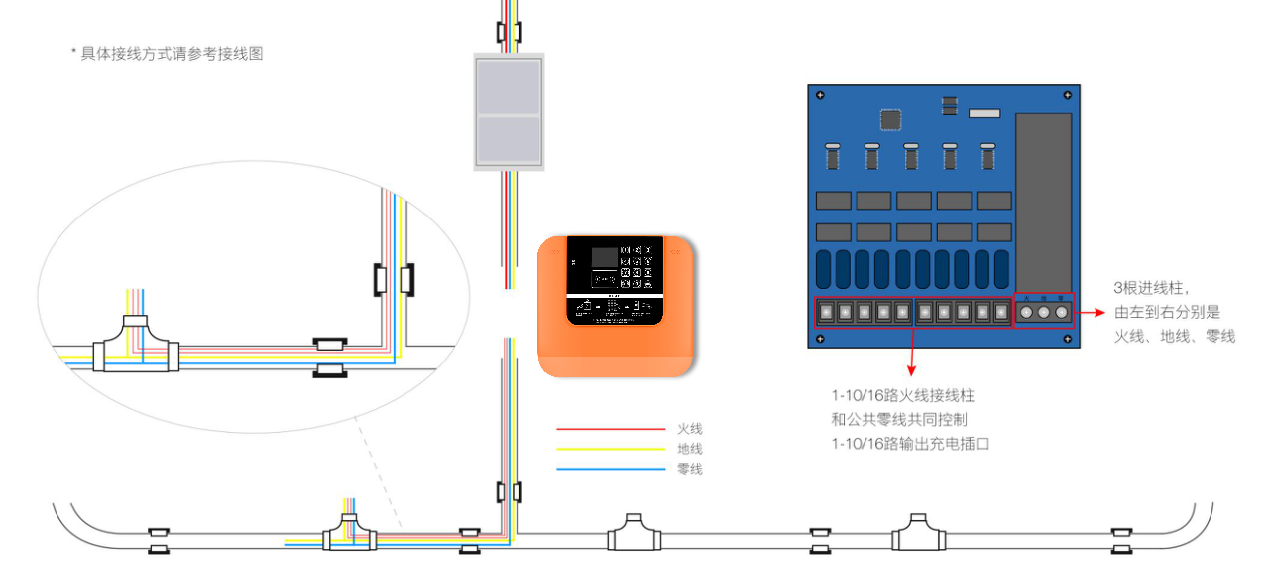

3.拉線，從遠離主機那端開始把火線零線地線拉入線管里（在三通位置預留線長度）; 把預留出的所有線剝線鉗剪斷、剝開，露出線頭；主機內1-10/16路火線接柱和公共零線共同控制1-10/16路輸出充電插口，主機出線端需要10/16根火線，分別接到1-10/16路充電插口火線柱上。

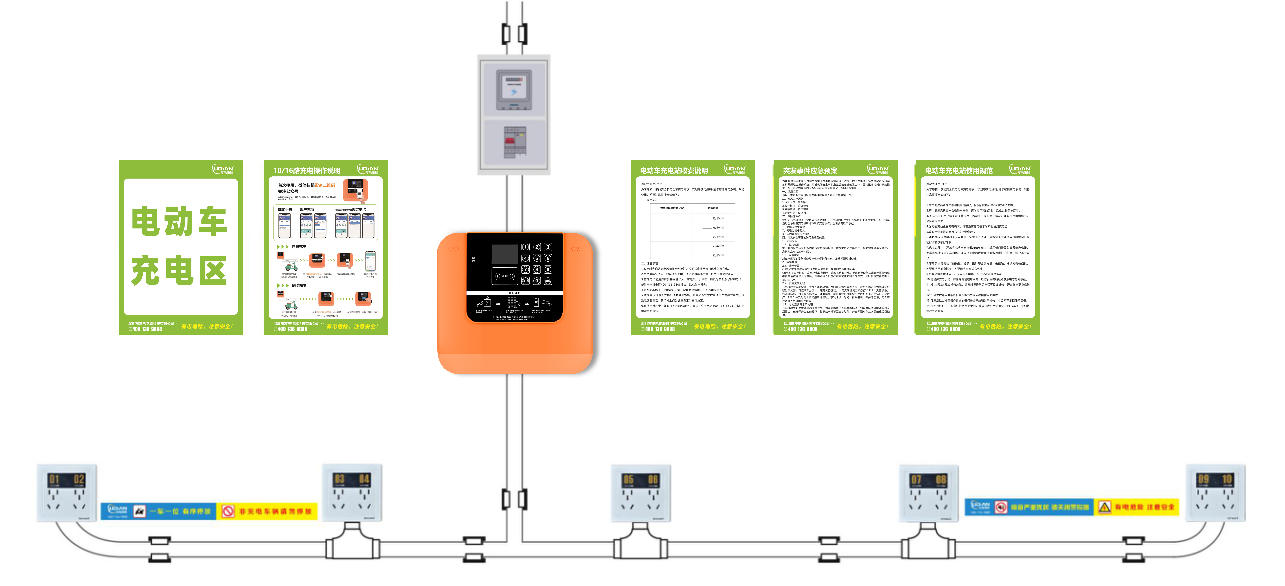

4.完成主機和充電插口的連接后，把設備用螺絲固定在孔位上，如在室外需配置防雨盒；安裝空氣開關，電表，并拉入線，接電完成；測試設備是否安裝成功，并完成使用流程和標識鋪設。

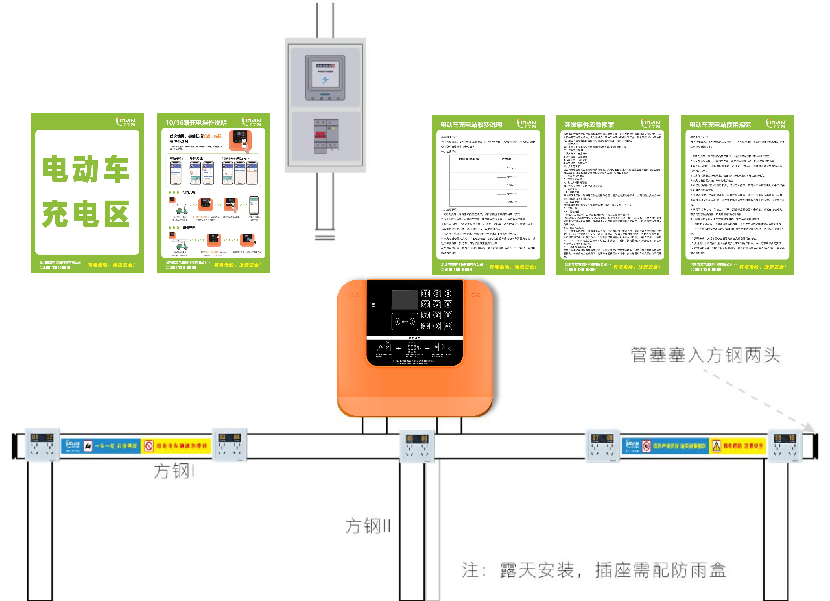

方鋼安裝

安裝工具及輔材

安裝規格舉例

安裝步驟

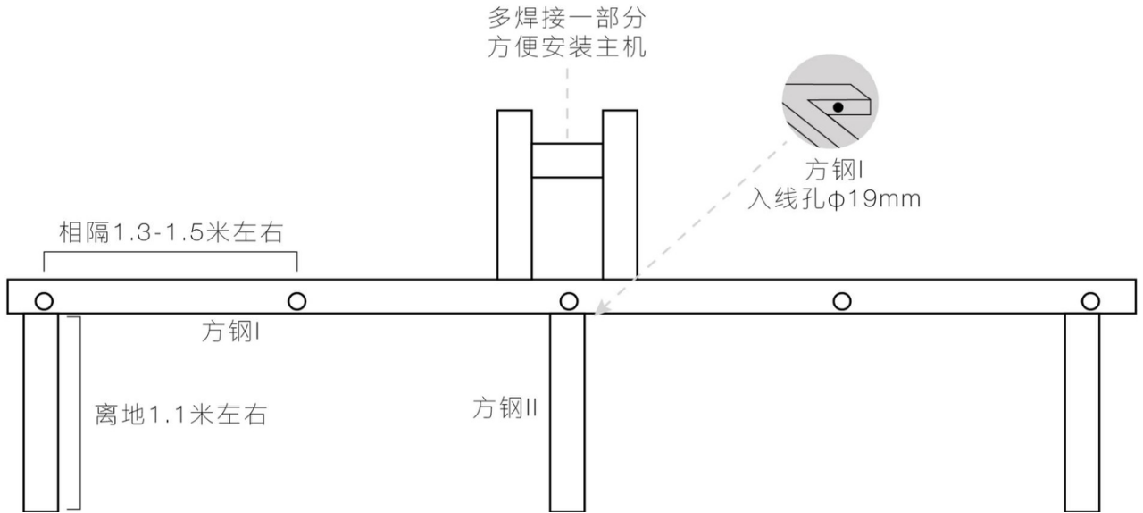

1.根據場地限制尺寸，焊接方鋼Ⅰ所需長度；卷尺在已焊接方鋼Ⅰ上測量多組充電插口（相距1.3-1.5m）大致定位并作標記，在標記下靠槽鋼Ⅰ下沿開38mm直徑孔；另取方鋼鋸斷做成1m/1.1m等長的槽鋼Ⅱ，并與已完成開孔方鋼Ⅰ（勻距）T型焊接在一起；在方鋼Ⅰ做入線孔

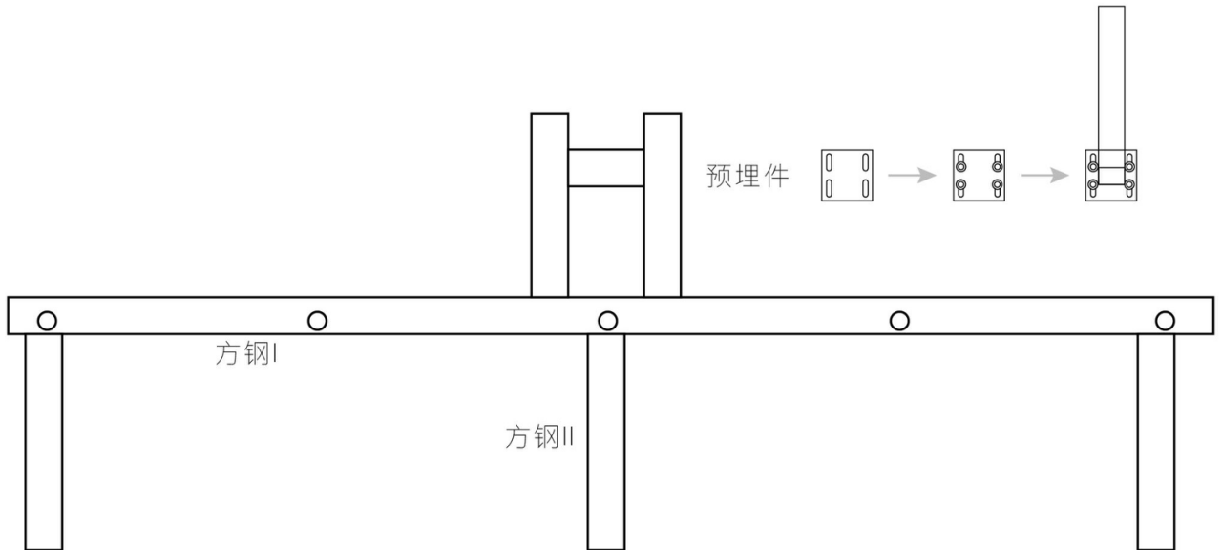

2.以方鋼Ⅱ作參考，在地上定位預埋件位置，并根據預埋件上的孔位沖擊鉆打孔用膨脹螺絲固定； 焊接方鋼Ⅱ與各個預埋件，扳手加以固定，完成方鋼護欄架框工作

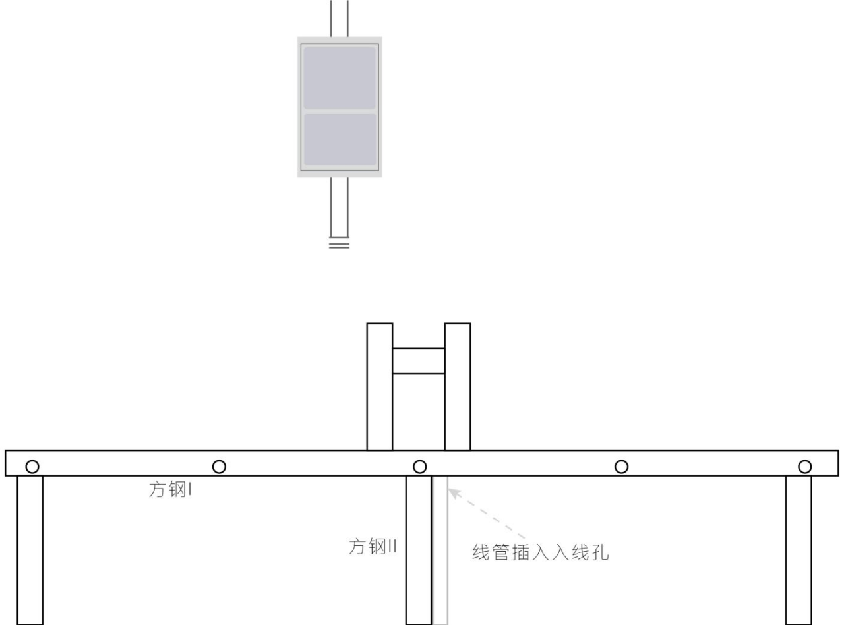

3.近電源處墻面上電表箱，用電表箱定位，打孔放膠塞，螺絲固定；鋪線管，從電表箱處開始拉入火線零線地線，走線管（剪管器剪斷，折彎，管卡固定）， 拉至方鋼護欄框架處，從方鋼Ⅰ的入線孔接入；

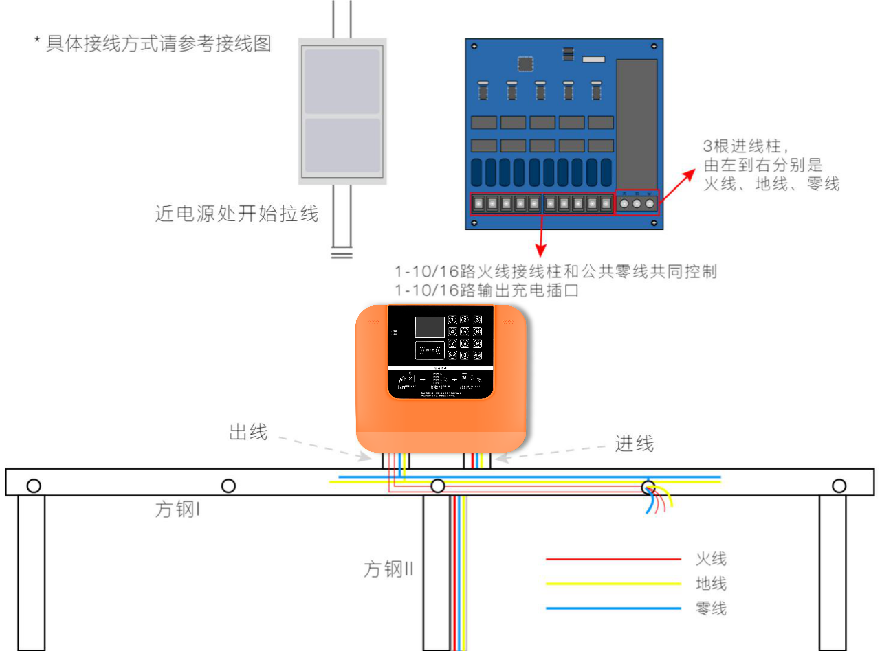

4.拉線，從19mm入線孔把線管里的線拉入方鋼里（在38mm孔位處預留線長度）；把孔位預留出的所有線剝線鉗剪斷、剝開，露出線頭；  主機內1-10/16路火線接柱和公共零線共同控制1-10/16路輸出充電插口，主機出線端需要10/16根火線，分別接到1-10/16路充電插口火線柱上。

5.充電插口用電鉆+燕尾自攻螺絲固定在方鋼鋼上（水平儀控平衡）；敲渣錘敲打每個焊接處除焊渣（防銹作用），并用水性金屬防銹漆涂所有焊接處，完成防銹工作；管塞塞入方鋼兩頭，完成方鋼密封；安裝空氣開關、電表箱電芯，并拉入線，完成拉電；測試設備是否安裝成功，并完成使用流程和標識鋪設。

本安裝說明為方便敘述，所示意場地過于理想，現實不可一概而論，僅提供一種參考，做思路的整理作用。

煩請前方人員綜合考慮，本著安裝美觀和安裝可靠的原則，自行裁奪。
